該機混合型式先進、造型美觀、結構設計合理、比其他類型混合速度快，混合物料精度高，動力消耗低，裝載系數大，使用壽命長，操作條件良好，清理、維護方便。該機筒蓋部分可掀起打開，清洗方便；創新設計，大開門卸料結構，出料迅速，無殘留，解決了以往轉盤式（老式）出料不通暢，阻擋夾帶物料，殘留量多、不易清洗和拆裝等缺點。本系列混合機集國內外同類產品之優點，并設計帶有噴液裝置，設備工作時兩根非對稱螺旋按順時針快速自轉，將物料向上提升。同時又沿筒臂慢速公轉，促使物料在機內多角度流動，短時間內達到高精度混合。
1. 雙螺旋的快速自轉，將物料向上提升，形成兩股非對稱的沿筒壁自下向上的螺柱形物流（圖I-A）。
2. 轉臂帶動螺桿的公轉運動使螺旋外的物料不同程度地進行螺柱包絡體內，一部分物料不同被錯位提升，另一部分物料又被甩出螺柱，從而達到全圓周方位物料更新擴散（圖II-B）。
3. 被提升到上部的兩股物料，再向中心凹穴匯合，兩股物料匯合并成一股向下流動，補充了底部物料空穴，形成對流循環（III-C），由于上述運動的復合，使物料在較短的時間內獲得均勻混合，混合精度較高。
型號
規格 | ZSH
0.2 | ZSH
0.3 | ZSH
0.5 | ZSH
1 | ZSH
1.5 | ZSH
2 | ZSH
3 | ZSH
4 | ZSH
6 | ZSH
8 | ZSH
10 | ZSH
12 | ZSH
15 | ZSH
20 | ZSH
30 |
全容積(m3) | 0.2 | 0.3 | 0.5 | 1 | 1.5 | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 15 | 20 | 30 |
生產量(t/h) | 0.2
-0.8 | 0.3
-1 | 0.5
1.5 | 2
-2.5 | 2
-4 | 2.5
-5 | 4
-7.5 | 5
-10 | 7
-15 | 10
-20 | 12
-20 | 15
-30 | 18
-30 | 20
-40 | 30
-60 |
總功率 | 2.57 | 2.57 | 3.37 | 4.75 | 6.25 | 6.25 | 8.25 | 12.5 | 16.5 | 20.7 | 20.7 | 21.7 | 25 | 34 | 50.5 |
自轉轉速(r/min) | 143 | 143 | 143 | 57 | 57 | 57 | 57 | 53 | 53 | 53 | 53 | 53 | 53 | 53 | 53 |
公轉轉速(r/min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 1.6 | 1.6 | 1.6 | 1.3 | 1.3 | 1 | 1 | 1 |
裝載系數 | |
物料粒度(目) | 20-1000 |
混合均勻度 | 相對偏差（10min）≤1.5 |
設備凈重 | 450 | 500 | 600 | 1200 | 1350 | 1500 | 2100 | 2520 | 3150 | 3600 | 3950 | 4150 | 6500 | 8000 | 11600 |
外型尺寸(D×H) | 889
×1610 | 936
×1670 | 1142
×2000 | 1610
×2520 | 1790
×2790 | 1970
×3130 | 2210
×3470 | 2330
×4530 | 2620
×5120 | 2850
×5590 | 3050
×5920 | 3100
×6000 | 3510
×6860 | 3830
×7500 | 4320
×8480 |
支座中心距(D1) | 809 | 856 | 1065 | 1535 | 1710 | 1890 | 2130 | 2250 | 2540 | 2770 | 2970 | 3550 | 3410 | 3730 | 4200 |
總高度(H) | 1610 | 1670 | 2000 | 2520 | 2790 | 3130 | 3470 | 4530 | 5120 | 5590 | 5920 | 6000 | 6860 | 7500 | 8480 |
筒體高度(H1) | 1010 | 1022 | 1355 | 1723 | 2090 | 2310 | 2650 | 2922 | 3415 | 3790 | 4120 | 4300 | 4830 | 5350 | 6170 |
支座至筒蓋高(H2) | 150 | 215 | 215 | 245 | 245 | 245 | 245 | 400 | 400 | 400 | 400 | 500 | 400 | 400 | 400 |
進料口尺寸(A) | 200 | 200 | 200 | 250 | 250 | 300 | 300 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
出料口尺寸(B) | 225 | 225 | 225 | 294 | 294 | 294 | 325 | 390 | 390 | 390 | 390 | 390 | 390 | 390 | 390 |
支座數量、孔徑(n-d) | 4-20 | 4-20 | 4-20 | 4-23 | 4-23 | 4-23 | 4-23 | 4-25 | 4-25 | 4-25 | 4-25 | 4-25 | 4-30 | 4-30 | 4-30 |
ZSH系列錐形雙螺旋混合機設備，榮獲第十屆全國“星火杯”創造發明競賽優質產品金獎，產品質量經國家技術監督局統一抽檢合格，國質監認字048號NO98019，經上海市機電產品質量檢測中心通用機械站，檢測各項技術指標均達到標準設計要求，產品檢測合格，由上海市通用機械產品質量監督檢驗站，頒發合格證書號：WJ98119，被原化工部化工設備質量監測中心監制,證號:709,工程建設推薦產品，工標薦字第2013008號，歡迎用戶訂購。
歡迎您選用新研制成功的新一代“凱日牌”ZSH系列大開門雙螺旋錐形混合機（新式攪拌機），系統的不斷改進、不斷創新。該系列機及特制大開門卸料裝置與專有核心攪拌技術曾榮獲五項專利。投放市場以來，經用戶實踐使用后，反映良好，得到了國內外用戶的一致認可，深受各行業普遍信賴和歡迎。
該機是其它混合設備所無法比擬的，是混合機史上的一大新的突破，具有當代先進水平，被國內外用戶所認可，它的誕生，標志著“凱日”混合設備進入了一個更新?lián)Q代的階段。
本機吸取國內外混合機之優點，擁有自主創新知識產權，創新專注設計、生產，自立創新研制，新穎、效率高、節能。其工效是單螺旋混合機的兩倍。解決了螺帶易斷、壽命短、易發熱、易漏油、維修困難，要求克服原臥式混合機，放料不干凈、殘留量多、有盲區，死角、混合不均勻、占地面積大、使用面窄等缺點，因此進行更新?lián)Q代，是一種粉體、顆粒、粉液理想高精度混合設備。創新改造，優化設計先進，是化工等行業著重推廣的混合設備。
ZSH系列混合機廣泛應用于化工、醫藥、農藥、染料、顏料、電池、耐火材料、塑料、橡膠、化肥、冶金、礦山、建材、外加劑、食品、味精、食鹽、碘鹽、多品種鹽、飼料、釀造等各種行業中粉體與粉體混合，粉體與液體混合，液體與液體混合，及顆粒、短纖維、片狀物料組成性混合。對混合物適應性廣，對過敏性物料不會產生過熱、壓饋、磨碎，對比重懸殊和粒度不同的物料組成的混合不會產生分層、離析等現象。
注： 該系列機以全新的大開門快開式結構，設備穩定可靠技術成熟，以高合格率、效率高、耐久性及新機凸現無噪聲，低能耗，在同行業中已經確立其不可爭議的優勢，成為混合設備行業中的佼佼者。

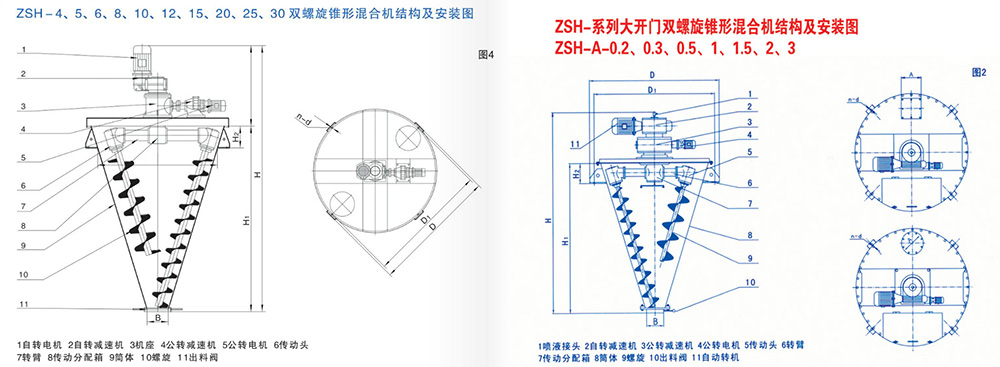

外觀近似機型，請看結構圖，并進行內部構造比較。
該系列混合設備經用戶長期使用，檢驗驗證，混合效率和均勻度都比普通混合機高數倍。
新一代創新技術--雙減速機(雙電機)傳動，A型、C型機先啟動自轉、后啟動公轉，在混合攪拌比較重的物料時，對設備本身起到保護作用，延長壽命。
產品質量要經得起用戶的實踐檢驗。
配備先進的電控操作系統，更易控制產品品質。
注： 本公司按用戶要求定制特殊規格“防腐復合材料混合機”。
使物料混合過程中不會產生摩擦式的靜電、不會增加含鐵量、起絕緣、防腐之作用，達到物料高精度混合之目的，特別適用于電池等行業，深受用戶信賴。
如有不明之處，請來電咨詢:021-66288666,謝謝合作 !
